Schlüsselwörter:Petrischalen-Verpackungssystem, Petrischalen-Spritzgießlösungen
Der Servoantrieb im SWITEK-Seiteneinführungssystem für Petrischalen steuert die Achsenbewegung, um die einzelnen Schritte der Petrischalenentnahme (Entnahme, Montage, Hülsenabzug, Versiegelung usw.) abzuschließen und so den Produktionsprozess von der Entnahme bis zur Verpackung zu vervollständigen. In diesem Kapitel erfahren Sie, wie Sie den Servomotor manuell einstellen, um einen effizienten Systembetrieb zu gewährleisten.

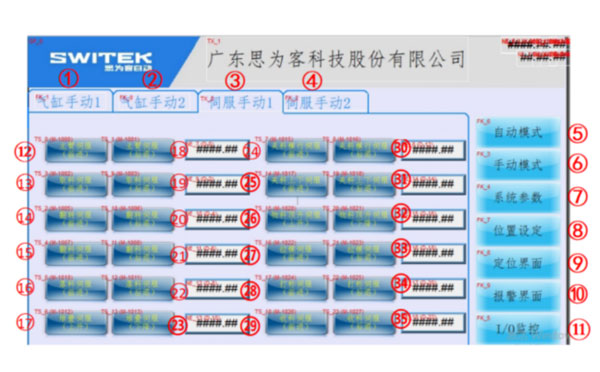

Servo-Handbucheinstellung 1
| NEIN. | Beschreibung |
|---|---|
| 1 | Manuelle Zylindereinstellung (Man Cyl) 1 |
| 2 | Manuelle Zylindereinstellung (Man Cyl) 2 |
| 3 | Manuelle Servoeinstellung (Servo Man 1) |
| 4 | Manuelle Servoeinstellung (Servo Man 2) |
| 5 | Automatikmodus (Auto) |
| 6 | Manueller Modus (Manuell) |
| 7 | Systemparameter (Sys Params) |
| 8 | Positionseinstellung (Pos Set) |
| 9 | Positionsschnittstelle (Pos-Schnittstelle) |
| 10 | Alarmschnittstelle |
| 11 | E/A-Monitor |
| 12 | Hauptarmservo (vorwärts) 141 |
| 13 | Teileaufnahme-Servo (Vorwärts) (Mat Coll 1 [Adv]) |
| 14 | Kippservo (Vorwärts) (Kippen [Adv]) 143 |
| 15 | Teilewendeservo (Vorwärts) (Matte umdrehen [Adv]) 144 |
| 16 | Teileabwurfservo (Vorwärts) (Abwurfmatte [Adv.]) 145 |
| 17 | Servo-Stapelung nach oben (Stapelung [nach oben]) 146 |
| 18 | Hauptarmservo (Rückwärts) (Hauptarm [Ret]) 147 |
| 19 | Teileaufnahme-Servo (Rückwärts) (Mat Coll1 [Ret]) 148 |
| 20 | Servo umdrehen (Rückwärts) (Umdrehen [Ret]) 149 |
| 21 | Servo zum Wenden von Petrischalen (rückwärts) (Matte umdrehen [Ret]) 150 |
| 22 | Petrischalen-Fallservo (Rückwärts) (Fallmatte [Ret]) 151 |
| 23 | Teilestapelservo (Abwärts) (Stapel [Abwärts]) 152 |
| 24 | Petrischalen-Clipping-Traverse-Servo (Vorwärts) (Clamp Tran [Adv]) 153 |
| 25 | Vertikale Servo-Klemmung für Petrischalen (Auf/Ab) (Vertikale Klemmung [Adv]) 154 |
| 26 | Petrischalen-Hebemechanismus (nach oben) Servo (Matte anheben [nach oben]) 155 |
| 27 | Hülsenzug (Vorwärts) Servo (Form ziehen [Adv]) 156 |
| 28 | Markierungsdruck (Vorwärts) Servo (Markierung [Adv]) 157 |
| 29 | Petri Dish Collecting (Forward) Servo (Mat Coll2 [Adv]) 158 |
| 30 | Petrischalen-Clipping-Traverse (Rückwärts) Servo (Klemm-Tran [Ret]) 159 |
| 31 | Vertikale Petrischalen-Klemmung (Auf/Ab) Servo (Klemmung [Ret]) 160 |
| 32 | Petrischalen-Clipping-Hebemechanismus (Abwärts) Servo (Matte anheben [Abwärts]) 161 |
| 33 | Hülsenzieh-Servo (Form ziehen [Ret]) 162 |
| 34 | Markierungsdruck (Rückzug) Servo (Markierung [Rückzug]) 163 |
| 35 | Petrischalen-Sammeln (Rückwärts) Servo (Mat Coll [Ret]) 164 |

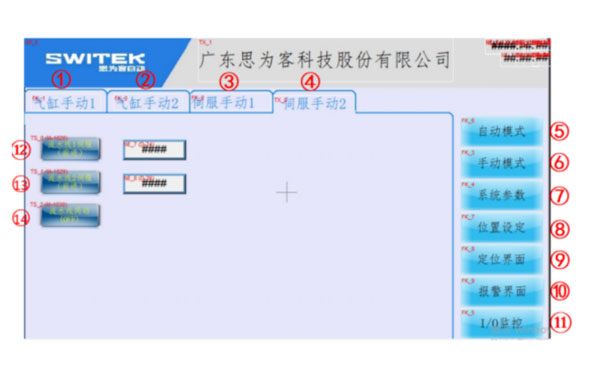

Servo-Handbucheinstellung 2
| NEIN. | Beschreibung |
|---|---|
| 1 | Manueller Zylinder 1 (Man Cyl1) |
| 2 | Manueller Zylinder 2 (Man Cyl2) |
| 3 | Manueller Servo 1 (Servo Man 1) |
| 4 | Manueller Servo 2 (Servo Man 2) |
| 5 | Automatikmodus (Auto) |
| 6 | Manueller Modus (Manuell) |
| 7 | Systemparameter (Sys Params) |
| 8 | Positionseinstellung (Pos Set) |
| 9 | Positionsschnittstelle (Pos-Schnittstelle) |
| 10 | Alarmschnittstelle |
| 11 | E/A-Monitor (I/O Mon) |
| 12 | Förderband 1 Servo (Vorwärts) (Conv 1 [Adv]) 165 |
| 13 | Förderband 1 Servo (Rückwärts) (Conv 1 [Ret]) 166 |
| 14 | Förderbandsynchron (AUS) 658 (Leitungssynchronisation [AUS]) |
